超精密直動機器

半導体の生産及び光学機器には、高精度・高剛性なガイドポストが必要となります。アイセルでは、ニードルローラを用いた超精密直動ガイドを開発。独自の技術により突入時の衝突・摩擦・振動を軽減し高精度な直進性を実現、また転動体をボールからローラに替えることにより接触面積が大きくなるため高剛性を実現しています。「性能」にこだわり開発した直動ガイドの究極形態、それが”ミリオンガイド”です。また、ミリオンガイドで培った技術を応用することで高精度サーボプレスや高精度アクチュエータなど、革新の直動デバイスを活かした製品も製造しています。

サブミクロン単位のニーズに応える超精密直動機器

FEATURES ミリオンガイドシリーズの特徴

1.高剛性

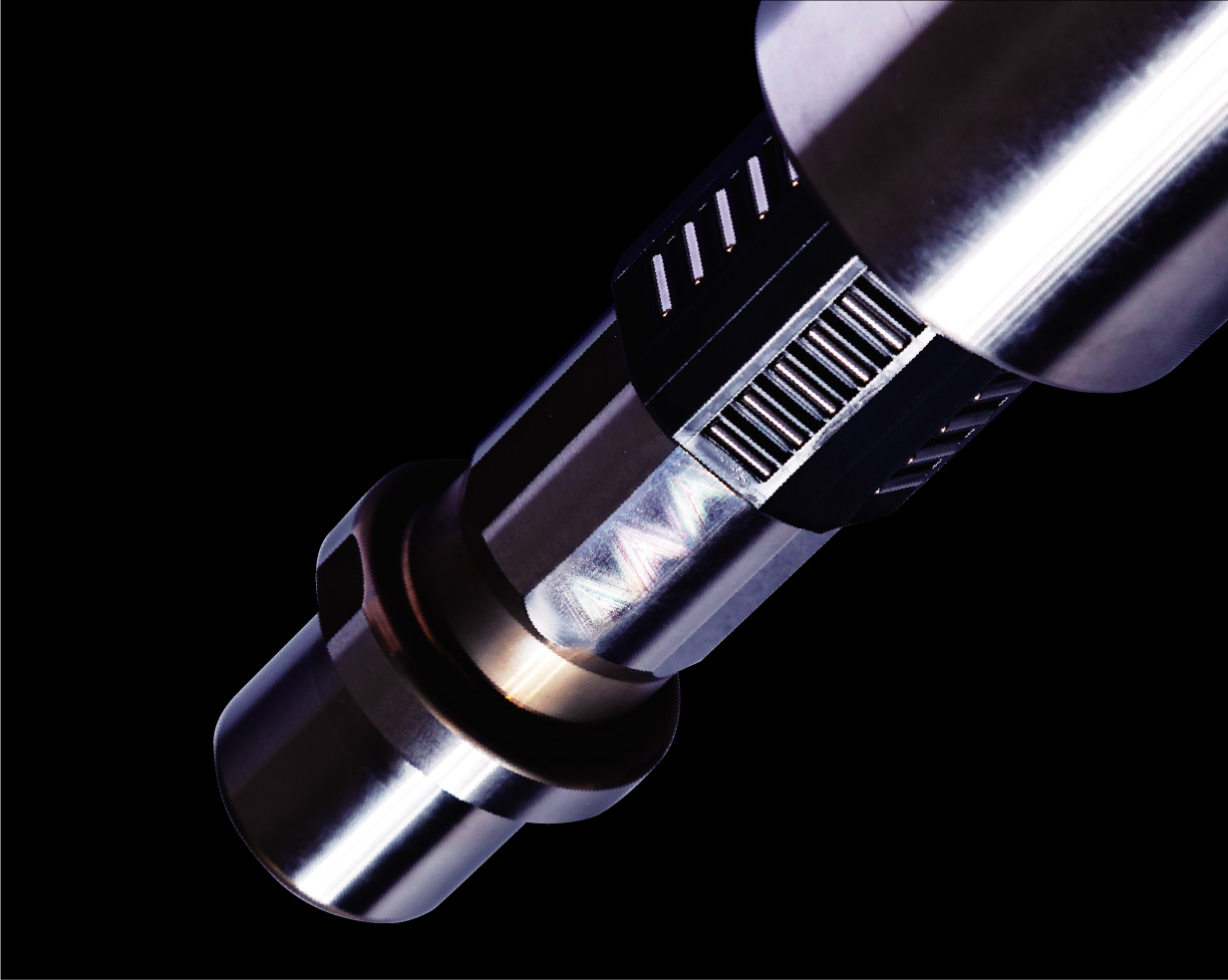

“点接触から線接触へ”高精度な幅広ローラ採用により、
従来のボールタイプに比べ10倍以上の高剛性を実現しました。※当社調べ 一般的なボール循環式スプライン軸との比較です。一般的な金型用ボールリテーナ式ガイドポストと比較した場合、差は2倍程度となります。
2.低振動
高精度な幅広ローラ採用により、剛性を保ちながら低予圧化に成功。
これにより、超低振動でスムーズなころがりを実現しました。
3.高精度
高剛性、低振動を実現したミリオンガイドは優れた直進性を持ち、
特に繰り返し精度はボールタイプと比べ3倍以上の精度を実現しました。

ミリオンガイドシリーズにて、
ご好評いただいている製品をピックアップし、
製品特徴・開発ストーリーをご紹介いたします。

PICK UP

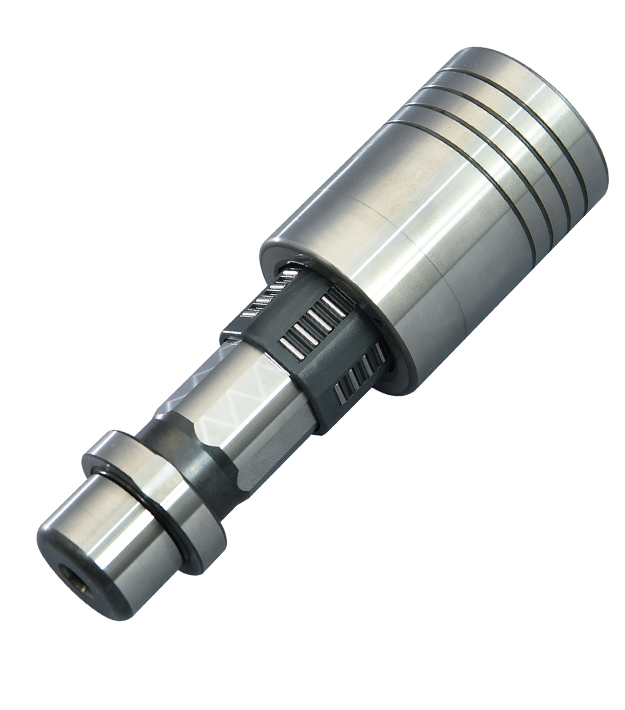

金型用ガイド GNG シリーズGuide for DIE-SET / GNG Series

ダイセット用のアウターガイドが主な用途で、金型向けラインアップでは一番スタンダードなシリーズ。サブミクロンの打ち抜き精度を支える高精度・高剛性なメインガイドです。ダイセット使用時にも下死点時のX・Y方向繰り返し位置精度を0.5μm以下に抑え、製品品質の向上、不良率低減、金型再研磨サイクルの延長が可能です。また、金型再組立時の再現性が向上し、順送金型等で全長が長く偏荷重が大きい際の金型プレート間平行度を保ちたい場合にも最適です。

金型用ガイド GNG シリーズ
  • ニードルローラ

    ニードルローラ

  • スーパークロスフィニッシュ

    スーパークロスフィニッシュ

PRODUCT STORY

より高精度な金型を製作するため高精度・高剛性なガイドを開発 より高精度な金型を製作するため高精度・高剛性なガイドを開発

より高精度な金型を製作するため
高精度・高剛性なガイドを開発

半導体・液晶・タッチパネルといった最先端素材を金型で加工する上で、お客様より加工した商品の品質向上と金型の寿命向上を求められました。そのため、より高精度な金型の開発に着手しましたが、要求される精度を満たす金型製作は困難を極めました。最終的にガイドが原因となることが判明し、従来にない高精度・高剛性なガイドを開発することになりました。従来のボール方式では理論上求める精度が出なかったため、ガイドの形状から見直して開発を開始し、寿命・剛性計算式の確立から最適形状の決定、実テストによる計算根拠の裏付けと、科学的見地に基づいた製品づくりに頭を抱えながらも、目標設定・仮説コンセプト設計・試作・テスト・評価を目標達成まで何度も繰り返しながら開発を行いました。

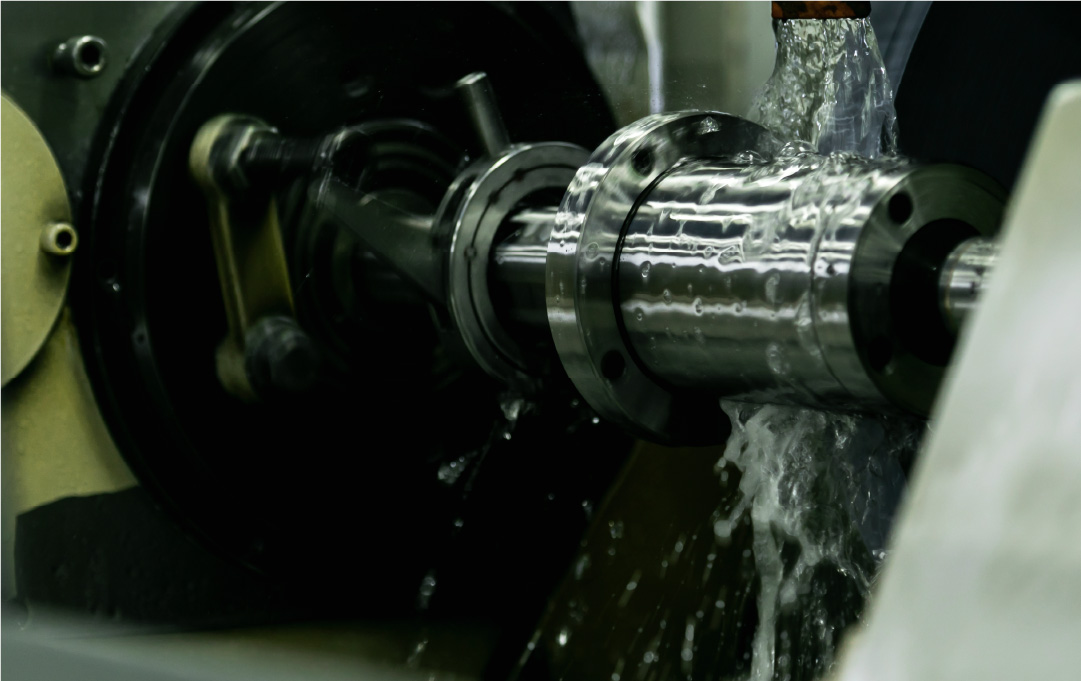

専用生産装置の開発、生産方法の確立、特許技術となっているリテーナの一体成型方法の確立など数々の苦労を乗り越え、今までにないニードルローラ式の6角形ガイドを完成させることができました。独自の開発にこだわり、当時の市場価格を無視し「性能」にこだわり開発を行った結果、目標を大きく超える性能をもった直動ガイドを作り出すことができました。

PRODUCTS

  • GNGシリーズ
    金型用ガイド

    ダイセット用のアウターガイドが主な用途で、金型向けラインアップでは一番スタンダードなシリーズ。サブミクロンの打ち抜き精度を支える高精度・高剛性なメインガイドです。

    GNGシリーズ
  • ZGシリーズ
    FA用ガイド

    FA装置用に特化したZ軸に優位性があるミリオンガイドです。ZGシリーズはX・Y繰り返し精度0.5µm以下で、微小な加圧力コントロールが求められる用途に最適です。

    ZGシリーズ
  • GNSHシリーズ

    GNSHシリーズ
    金型用ガイド

  • GNSシリーズ

    GNSシリーズ
    金型用ガイド

  • GBTシリーズ

    GBTシリーズ
    金型用ガイド FA用ガイド

  • GNZシリーズ

    GNZシリーズ
    金型用ガイド FA用ガイド

  • GNBシリーズ

    GNBシリーズ
    FA用ガイド

  • ミリオンアクチュエータ

    ミリオンアクチュエータ

  • ミリオンプレス

    ミリオンプレス

ミリオンガイド寿命計算はこちらから ミリオンガイドの寿命(目安)を求めることができます。

ミリオンガイド寿命計算

ミリオンガイドの寿命(目安)を求めることができます。
ご希望のシリーズを選択してください。

ミリオンガイド GNG・GNS・GNSH・ZG・GNZシリーズ

ミリオンガイドGBTシリーズ
